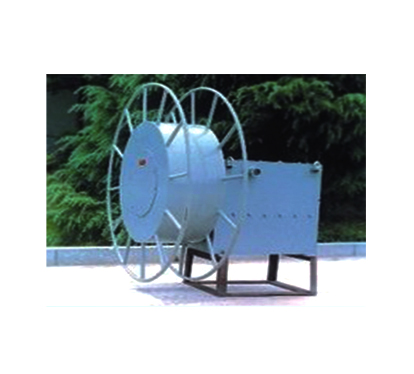

JT系列悬臂式电缆卷筒

JT系列悬臂式电缆卷筒

  • 所属分类:电缆卷筒
  • 浏览次数:
  • 发布日期:2022-11-21
  • 产品概述
  • 性能特点
  • 技术参数

选型指南:

1、我公司能设计制造各种规格的电缆卷筒信号卷筒、软管(输送气体或液体)卷筒。

2、线缆重量较轻、移动距离较短,一般采用蜗卷弹簧作为动力,线缆重量较重,移动距离较长,一般采用力矩电机或三相异步电机(电磁铁)作为动力。根据现场情况,还可采用外力传动或重锤作为动力。

3、线缆的卷取长度以安装方式图中的“L”为依据配备线缆长度分别为: (1)方式A为L.+3圈; (2)方式B为L+h+3圈: (3)方 式C、D中为L+H+h+3圈: (4)方式E、F,根据用户现场情况确定,订货时注明。

4、方式C中卷简固定在地面,收、放电缆时,缆和地面之 间存在相对运动。此时,请在线缆运动轨迹范围内铺设滚道以减少线缆的摩损。

5、方式F中一般按H=0.14L, h=0.5H考虑,如H<0.14L, h<0.5H时,则订货时必须注明H、h值。

6、电缆卷简如需装在单梁行车上与电动葫芦配用时,可配以特制滚轮支架部件,以便安装使用。

7、电缆卷简的“电缆引出方向”在外形尺寸图中己标明,如有特殊要求请注明。

8、外形尺寸表中注明的重量,不包括电缆(输送管)的重量。

9、力矩电机式和磁滞式卷简结构形式为悬臂式,在产品形号中不标注。

10、样本中四芯卷筒所配电缆是用于给三相电机供电,如果用于给两组电磁铁供电,则所配电缆四芯截面积应相同。

11、电缆长度超过30米(含30米), 电缆用户自备。

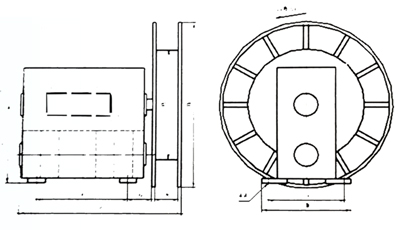

JT系列悬臂式电缆卷筒外形尺寸图:

电缆卷筒

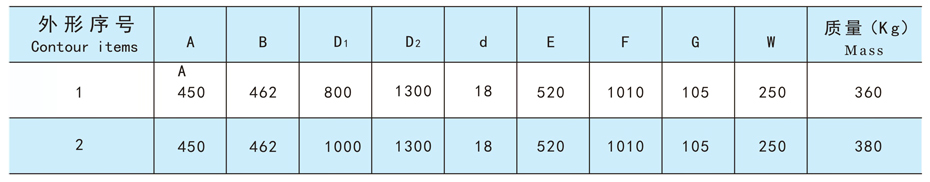

外形尺寸表:

信号卷筒

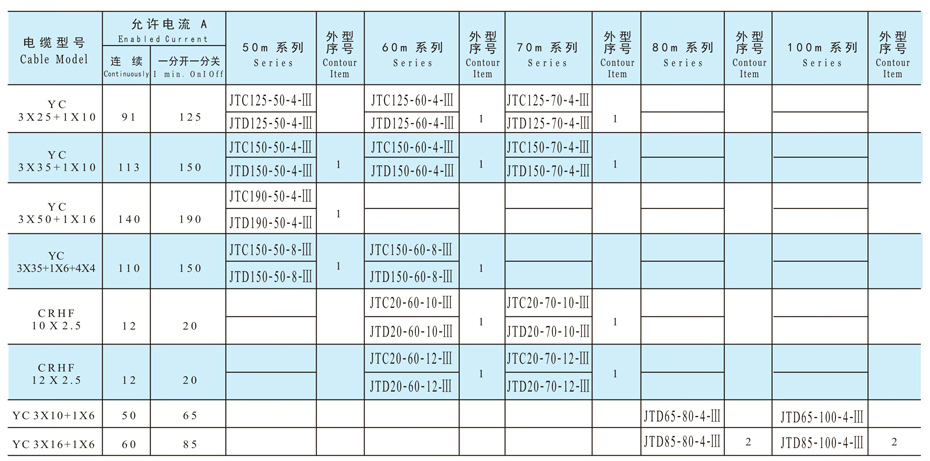

主要技术参数:

软管卷筒

 选型注意事项:

1、本系列卷筒适用于第30页示意图所示安装方式C、D。

2、安装方式示意图中其他方式,也可选用该系列卷筒。我们将根据用户要求选型设计。

3、电缆用户自备。
